| Marchio: | DONGJIAXIN |
| Numero di modello: | 、 YTTWY DI YTTW |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Termini di pagamento: | L/C, T/T, Western Union, MoneyGram |
| Capacità di fornitura: | 100KM/WEEK |
Norma JG/T313-2014 per l'industria delle costruzioni della Repubblica popolare cinese "Cabli e terminali di isolamento minerale inorganici a tensione nominale di 0,6/1kv sotto bobine metalliche"
3Applicazione
È principalmente adatto per edifici di grandi alti, luoghi di intrattenimento e numerosi progetti di costruzione che richiedono elevata qualità e sicurezza nelle grandi città con una tensione nominale di 750V.In caso di incendioL'alimentazione non verrà interrotta e la sicurezza sarà garantita.

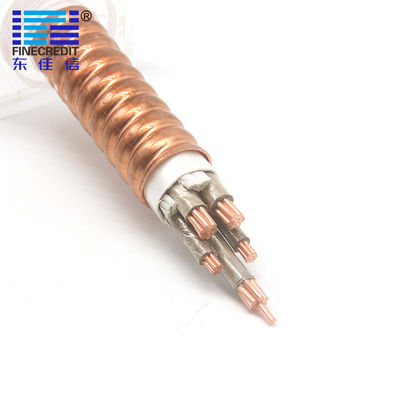

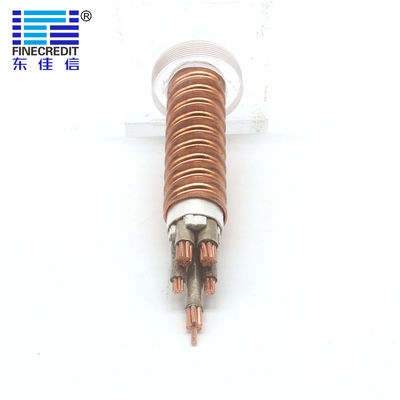

4Schema strutturale dei cavi.
1. Single Core
| Sezione trasversale del conduttore ((mm2) | Struttura del conduttore | Spessore dell'isolamento ((mm) | Spessore della guaina in rame ((mm) | Diametro approssimativo del cavo (mm) | Resistenza massima del conduttore a 20°C (Ω/km) |
| 1 × 10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1 × 16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1 × 25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1×35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1×50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1 × 70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1×95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1 × 120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1 × 150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1×185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1×240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1 × 300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1 × 400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 Core&3 Core
| Sezione trasversale del conduttore ((mm2) | Struttura del conduttore | Spessore dell'isolamento ((mm) | Spessore della guaina in rame ((mm) | Diametro approssimativo del cavo (mm) | Resistenza massima del conduttore a 20°C (Ω/km) |
| Due per uno.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| Due per due.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2x4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2 × 10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2×16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2 × 70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2×95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| Tre volte uno.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| Tre per due.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3x4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3×6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3 × 10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3×16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3x35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3×70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3×95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3×150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 Core&5 Core
| Sezione trasversale del conduttore ((mm2) | Struttura del conduttore | Spessore dell'isolamento ((mm) | Spessore della guaina in rame ((mm) | Diametro approssimativo del cavo (mm) | Resistenza massima del conduttore a 20°C (Ω/km) |
| Quattro per uno.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| Quattro per due.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4x4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4×6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4×10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4×70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4×95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4×150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| 5x1.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| 5 per 2.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5×10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5×16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5×95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5×150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3 + 1Core & 3+2 Core
| Sezione trasversale del conduttore ((mm2) | Struttura del conduttore | Spessore dell'isolamento ((mm) | Spessore della guaina in rame ((mm) | Diametro approssimativo del cavo (mm) | Resistenza massima del conduttore a 20°C (Ω/km) |
| 3 per 2,5 + 1 per 1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3 per 4 + 1 per 2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3 × 6 + 1 × 4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3 × 10 + 1 × 6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3 × 16 + 1 × 10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3 × 25 + 1 × 16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3 × 35 + 1 × 16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3 × 50 + 1 × 25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3 × 70 + 1 × 35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3 × 95 + 1 × 50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3 × 120 + 1 × 70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3 × 150 + 1 × 70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3 per 2,5 + 2 per 1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3 per 4 + 2 per 2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3 × 6 + 2 × 4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3 × 10 + 2 × 6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3 × 16 + 2 × 10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3 × 25 + 2 × 16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3×35+2×16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3 × 50 + 2 × 25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3 × 70 + 2 × 35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3 × 95 + 2 × 50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3 × 120 + 2 × 70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3 × 150 + 2 × 70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4 + 1Core
| Sezione trasversale del conduttore ((mm2) | Struttura del conduttore | Spessore dell'isolamento ((mm) | Spessore della guaina in rame ((mm) | Diametro approssimativo del cavo (mm) | Resistenza massima del conduttore a 20°C (Ω/km) |
| Quattro per due e mezzo più uno per uno.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4 per 4 + 1 per 2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4 × 6 + 1 × 4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4 × 10 + 1 × 6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4 × 16 + 1 × 10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4 × 25 + 1 × 16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4 × 35 + 1 × 16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4 × 50 + 1 × 25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4 × 70 + 1 × 35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4 × 95 + 1 × 50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4 × 120 + 1 × 70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4 × 150 + 1 × 70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
Secondo le norme nazionali,test caratteristico del metodo di prova del filo e del cavo resistenti al fuoco,secondo GB/12666.6 Classe A,bruciare in un fuoco a temperatura di fiamma 950°C,applicare una tensione di 750 V tra fase e fase e tra fase e involucro, deve essere in grado di resistere per 90 minuti senza guasto.Classe B,bruciatura al fuoco a temperatura di fiamma 750-800°C,applicazione di una tensione di 750V tra fase e fase e tra fase e guaina,dovrebbe essere in grado di resistere per 90 minuti senza guasti.
Secondo la norma BS6387, il cavo a prova di fuoco flessibile soddisfa i seguenti requisiti:
Classe A 650 °C 3 ore
Classe B 750 °C 3 ore
Classe C 950°C 3h
Classe S 950°C 20 minuti
JG/T 313-2014, BS 6387-2013
▼Opzioni di ordine:
Per un preventivo / forniture tempestive si prega di assicurarsi che le vostre richieste e ordini siano sicuri i seguenti dati:
1 Norma internazionale o speciale (in alternativa, l'uso preciso del cavo).
2 Voltaggio nominale.
3 Conduttori in rame o alluminio.
4 Dimensioni di ciascun conduttore.
5 Materiale isolante: PVC XLPE o altri.
6 Numero e identificazione dei conduttori.
7 Altri requisiti.
8 Imballaggio.
9 Tempo di consegna richiesto.
10 Validità richiesta.
Se tutto questo vi sembra un po' troppo tecnico, allora perché non ci contattate?Non vediamo l'ora di aiutarvi a identificare i migliori prodotti per la vostra applicazione specifica e di rispondere a tutte le domande che potreste avere.
Parole chiave: #Cable #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable #Aramouredcable #Mineralcable #aramoredcable #insulatedcable #coppercable
▼Informazioni sull'azienda:
35 anni di esperienza in R & S, produzione e vendita di fili e cavi.
Investire 200 milioni per costruire un moderno parco industriale, con una superficie di 100.000 metri quadrati.
Laboratorio CNAS, più di 100 rapporti di test.
I prodotti sono ampiamente utilizzati nel settore immobiliare, municipale, industriale, delle comunicazioni mobili, ecc.
