dettagli dei prodotti

Casa prodotti

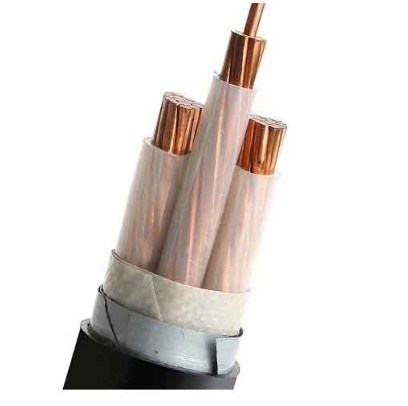

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH

Marchio:	DONGJIAXIN
Numero di modello:	DWZA-YJY/N2X2Y
MOQ:	Negoziabile
prezzo:	negotiable
Termini di pagamento:	L/C, T/T
Capacità di fornitura:	100KM/Week

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

La Cina

Certificazione:

IEC, Rosh，CCC

Nome del modello:

DWZA

Armatura:

Nastro d'acciaio galvanizzato

Dimensioni popolari:

² di 2~5core x1.5~630mm

Isolante:

XLPE

Tipo di conduttore:

Classe di rame nuda 2

Guaina:

ZR-PVC, PE, LSOH, ecc.

Applicazione:

Metropolitana

Imballaggi particolari:

Tamburo di legno d'acciaio, bobina in stagnola/tamburo

Evidenziare:

alogeno basso del fumo liberamente

Descrizione del prodotto

Long Life Low Smoke Zero Halogen Cable Bare Copper Classe 2 Conduttore

Cavo senza alogeni a basso fumo

Cable di alimentazione multi-nucleo blindato a nastro di acciaio isolante in pvc a conduttore di rame

Costruzione:

1- Conduttore: rame ringolare, compatto, a strato, rinfrescato
2. schermo del conduttore: nastro semiconduttore con legame transversale semiconduttore estruso
composto di polietilene
3. Isolamento: composto di polietilene (XLPE) incrociato
4. schermo isolante: composto di polietilene semiconduttore
5Nastro ad acqua: Nastro ad acqua semiconduttore
6. schermo metallico: fili di rame con nastro di contatto di rame
7. Nastro ad acqua e cuscinetto: Nastro ad acqua non conduttivo
8- Barriera idrica radiale: nastro di alluminio in copolomero
9. Involucro: Polietilene nero (PE), (opzionale: con RIB)

Applicazione:

Utilizzato per edifici alti, ospedali, teatri, centrali elettriche, tunnel della metropolitana o industria petrolchimica o altri luoghi speciali richiesti per basso fumo, cavo pulito e sicuro a zero alogeni.

Parole chiave: #YJVcable #PVCcable #cable #wire #electricalcable #DJXcable #Jiaxincable #XLPEcable #RVVcablecon cavo torto

Dati tecnici:

Tensione di prova 0,6/1 kV [kV] 3,5/5 min.
Intervallo di temperatura in movimento da -5°C a +70°C
da -20°C a +70°C
Temperatura di funzionamento cortocircuito 250 °C
Tempo di cortocircuito massimo [sec] 5
Raggio di piegatura min. x diametro 15
Norma di infiammabilità EN 60332-1-2

Norme:

IEC 60502, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 classe 2 (costruzione)

Spiegazione del modello:

Modello	Sezione trasversale nominale (mm2)
Modello	Non sposato Core	Due. Core	Tre. Core	Quattro. Core	Cinque. Core
VV22 YJV22	6-400	4-300	4-300	4-300	4-300
VV32 YJV32	10-800	4-300	4-300	4-300	4-300

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH 0

Dettagli del prodotto

Cavo di filo elettrico isolante XLPE

Tipo	Descrizione	Tensione nominale	Numero di nuclei	Sezione nominale ((mm2)	Applicazioni
YJV YJLV	Conduttore in Cu o in Al,isolato in XLPE.Cable elettrico avvolto in PVC	0.6/1KV	1,2,3,4	1.5 a 400	Per la posa all'interno e all'esterno.Il cavo di alimentazione isolato LV XLPE è utilizzato nel sistema di trasmissione e distribuzione a tensione nominale U ((Um) ≤ 10KV.Il cavo di alimentazione isolato HV XLPE si riferisce alla trasmissione del cavo di alimentazione tra 10KV-35KV, è spesso applicato alla strada principale di trasmissione di potenza, in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
		0.6/1KV	3+1	3 × 4 + 1 × 2,5 a 3 × 400 + 1 × 185
		6/6kV	1,3	Da 25 a 500
		8.7/10kV 8.7/15kV 12/20kV	1	Da 25 a 500
		8.7/10kV 8.7/15kV 12/20kV	3	Da 25 a 300
		21/35kv	1	Da 50 a 500
YJV22 YJLV22	Conduttore in Cu o in Al,tavola isolante in acciaio XLPE,cavo elettrico blindato in PVC	0.6/1KV	3	1.5 a 400	Adatto per essere seppellito nel terreno, capace di sopportare forze meccaniche esterne ma forze di trazione elevate.
		0.6/1KV	4	Da 4 a 240
		6/6kV 8,7/10kV 8,7/15kV 12/20kV	3	Da 25 a 300
		21/35kv	3	Da 50 a 240

▼Imballaggio e consegna:

Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH 1
▼ Cable Drum Data:

DOMBRI di cavo	D1=Diametro della flangia ((mm)	W = larghezza utile (mm)	D2=Diametro del barile ((mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

▼ Porto di consegna:

Porto diShenzhen

Porto di Hong Kong

Porto di Guangzhou

▼ Parametri tecnici:

1. Single Core

Sezione trasversale del conduttore ((mm2)	Struttura del conduttore	Spessore dell'isolamento ((mm)	spessore della guaina ((mm)	Diametro approssimativo del cavo (mm)	Resistenza massima del conduttore a 20°C (Ω/km)
Uno per uno.5	1	0.7	1.4	6.0	12.1
Uno per due.5	1	0.7	1.4	6.4	7.41
1x4	1	0.7	1.4	6.9	4.61
1×6	1	0.7	1.4	7.3	3.08
1 × 10	7	0.7	1.4	8.4	1.83
1 × 16	7	0.7	1.4	9.4	1.15
1 × 25	7	0.9	1.4	11.0	0.727
1×35	7	0.9	1.4	12.0	0.524
1×50	10	1.0	1.4	13.3	0.387
1 × 70	14	1.1	1.4	15.1	0.268
1×95	19	1.1	1.5	17.3	0.193
1 × 120	24	1.2	1.5	19.0	0.153
1 × 150	30	1.4	1.6	20.9	0.124
1×185	37	1.6	1.6	23.0	0.0991
1×240	48	1.7	1.7	25.7	0.0754
1 × 300	61	1.8	1.8	28.3	0.0601
1 × 400	61	2.0	1.9	31.6	0.0470
1×500	61	2.2	2.0	35.1	0.0366
1×630	61	2.4	2.2	42.1	0.0283

2. 2 Core&3 Core

Sezione trasversale del conduttore ((mm2)	Struttura del conduttore	Spessore dell'isolamento ((mm)	spessore della guaina ((mm)	Diametro approssimativo del cavo (mm)	Resistenza massima del conduttore a 20°C (Ω/km)
Due per uno.5	1	0.7	1.8	10.6	12.1
Due per due.5	1	0.7	1.8	11.4	7.41
2x4	1	0.7	1.8	12.4	4.61
2×6	1	0.7	1.8	13.2	3.08
2 × 10	7	0.7	1.8	15.4	1.83
2×16	7	0.7	1.8	17.4	1.15
2×25	7	0.9	1.8	20.6	0.727
2×35	7	0.9	1.8	22.6	0.524
2×50	10	1.0	1.8	26.2	0.387
2 × 70	14	1.1	1.8	29.8	0.268
2×95	19	1.1	1.9	34.0	0.193
2×120	24	1.2	2.0	37.4	0.153
2×150	30	1.4	2.2	41.2	0.124
2×185	37	1.6	2.3	45.6	0.0991
2×240	48	1.7	2.5	51.0	0.0754
2×300	61	1.8	2.6	56.0	0.0601
2×400	61	2.0	2.9	62.6	0.0470
2×500	61	2.2	3.1	70.0	0.0366
2×630	61	2.4	3.3	83.6	0.0283
Tre volte uno.5	1	0.7	1.8	11.2	12.1
Tre per due.5	1	0.7	1.8	12.1	7.41
3x4	1	0.7	1.8	13.2	4.61
3×6	1	0.7	1.8	14.0	3.08
3 × 10	7	0.7	1.8	16.4	1.83
3×16	7	0.7	1.8	18.6	1.15
3×25	7	0.9	1.8	22.0	0.727
3x35	7	0.9	1.8	24.2	0.524
3×50	10	1.0	1.8	28.0	0.387
3×70	14	1.1	1.9	32.1	0.268
3×95	19	1.1	2.0	36.4	0.193
3×120	24	1.2	2.1	40.3	0.153
3×150	30	1.4	2.3	44.3	0.124
3×185	37	1.6	2.4	49.1	0.0991
3×240	48	1.7	2.6	54.9	0.0754
3×300	61	1.8	2.7	60.1	0.0601
3×400	61	2.0	3.0	67.4	0.0470
3×500	61	2.2	3.2	75.3	0.0366
3×630	61	2.4	3.5	90.0	0.0283

3. 4 Core&5 Core

Sezione trasversale del conduttore ((mm2)	Struttura del conduttore	Spessore dell'isolamento ((mm)	spessore della guaina ((mm)	Diametro approssimativo del cavo (mm)	Resistenza massima del conduttore a 20°C (Ω/km)
Quattro per uno.5	1	0.7	1.8	12.2	12.1
Quattro per due.5	1	0.7	1.8	13.1	7.41
4x4	1	0.7	1.8	14.3	4.61
4×6	1	0.7	1.8	15.3	3.08
4×10	7	0.7	1.8	18.0	1.83
4×16	7	0.7	1.8	20.4	1.15
4×25	7	0.9	1.8	24.3	0.727
4×35	7	0.9	1.8	26.7	0.524
4×50	10	1.0	1.8	30.8	0.387
4×70	14	1.1	2.0	35.4	0.268
4×95	19	1.1	2.1	40.4	0.193
4×120	24	1.2	2.3	44.9	0.153
4×150	30	1.4	2.4	49.3	0.124
4×185	37	1.6	2.6	54.7	0.0991
4×240	48	1.7	2.8	61.0	0.0754
4×300	61	1.8	3.0	67.2	0.0601
4×400	61	2.0	3.3	75.3	0.0470
4×500	61	2.2	3.5	84.0	0.0366
4×630	61	2.4	3.8	100.5	0.0283
5x1.5	1	0.7	1.8	13.2	12.1
5 per 2.5	1	0.7	1.8	14.2	7.41
5×4	1	0.7	1.8	15.6	4.61
5×6	1	0.7	1.8	16.7	3.08
5×10	7	0.7	1.8	19.6	1.83
5×16	7	0.7	1.8	22.3	1.15
5×25	7	0.9	1.8	26.7	0.727
5×35	7	0.9	1.8	29.4	0.524
5×50	10	1.0	1.9	34.1	0.387
5×70	14	1.1	2.1	39.1	0.268
5×95	19	1.1	2.2	44.7	0.193
5×120	24	1.2	2.4	49.7	0.153
5×150	30	1.4	2.6	54.7	0.124
5×185	37	1.6	2.8	60.6	0.0991
5×240	48	1.7	3.0	67.7	0.0754
5×300	61	1.8	3.2	74.6	0.0601
5 × 400	61	2.0	3.5	83.4	0.0470
5×500	61	2.2	3.8	93.4	0.0366
5×630	61	2.4	4.1	111.7	0.0283

▼Consigli di ordinazione:

Tensione nominale

Norma di applicazione:CEI/BS/UL/GB

Numero di nuclei

Dimensione del conduttore $ Costruzione

Tipo di isolamento

Armatura o non. Se armatura, tipo e materiale dell'armatura

L'esigenza di una guaina

Lunghezza del cavo e requisiti di imballaggio

Altri requisiti

Se tutto questo vi sembra un po' troppo tecnico, allora perché non ci contattate?Non vediamo l'ora di aiutarvi a identificare i migliori prodotti per la vostra applicazione specifica e di rispondere a tutte le domande che potreste avere.

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH 6

Conduttore libero della classe 2 del cavo N2X2Y dell'alogeno basso del fumo della guaina 10mm2 di LSZH 7
