| Marchio: | DONGJIAXIN |
| Numero di modello: | WDZ-YJV |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Termini di pagamento: | L/C, T/T |
| Capacità di fornitura: | 100KM/Week |
|

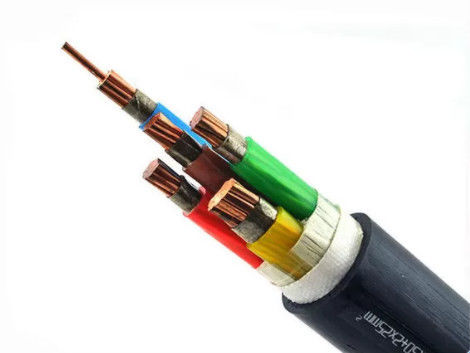

Applicazioni di cavi resistenti al fuoco Questicavi di alimentazionevengono utilizzati per l'alimentazione elettrica nei sistemi di installazione a bassa tensione. Sono ben adatti all'uso sotterraneo in applicazioni industriali con una protezione meccanica aggiuntiva. Questi cavi possono essere fissati su passerelle portacavi, all'interno di condotti o fissati a pareti. Utilizzato nelle reti energetiche: raffinerie, miniere, alberghi, scuole, tunnel, costruzioni alte, ospedali, centrali elettriche, centri di elaborazione dati, centri commerciali dove esiste il rischio di incendio
1. Conduttori I conduttori devono essere di Classe 1 o Classe 2 di rame ricotto liscio o rivestito di metallo o di alluminio liscio o lega di alluminio, oppure di Classe 5 di rame liscio o rivestito di metallo in conformità alla norma IEC 60228. Il materiale e lo spessore dell'XLPE devono essere conformi a IEC 60502 o BS 5467 per funzionamento continuo a 90°C. Su richiesta possono essere prodotti anche fili in alluminio/acciaio zincato/acciaio applicati elicoidalmente sulla Copertura Interna secondo la norma IEC 60502-1, oppure nastri doppi in alluminio/acciaio e filo di rame/rame stagnato. La guaina esterna sarà in PVC estruso tipo ST1/ST2 secondo IEC 60502-1, polietilene tipo ST3/ST7, composto privo di alogeni ST8, policloroprene, polietilene clorosolfonato o polimeri simili, tipo SE1 sono disponibili su richiesta. I cavi possono essere forniti con speciale guaina esterna in PVC ignifugo per soddisfare i requisiti del test di fiamma di IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, materiale privo di alogeni conforme a IEC60754-1/2 e IEC 60684-2.
Parole chiave: #Cavo #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cableproduttore #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable |
| Tipo di prodotto | Struttura del conduttore (millimetro) | Spessore dell'isolamento (millimetro) | Spessore della guaina (mm) | ca. diametro del cavo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0,387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0,193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0,153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0,0470 |
|
|
|
|
|||
| A1 – Parete termicamente isolata (Unipolare) | A2 – Parete termicamente isolata (multipolare) | B1 – Elettrodotto apparente (Unipolare) | B2 – Elettrodotto apparente (multipolare) | |||
|
|
|
|
|||
| B1 – Elettrodotto in muratura (Unipolare) | B1 – Elettrodotto in muratura (multipolare) | C – Sul muro | C – Sul soffitto | |||
|
|
|
|
|||
| C – Vassoio non forato | F – Vassoio perforato (single-core) | F – Vassoio perforato (multicore) | F –Sospeso (single-core) | |||
|
|
|
|
|||
| E – Sospeso (multi-core) | B2 – Spazio edificabile | B2 – Spazio edificabile | B1 – Elettrodotto (singolo nucleo) | |||
|
|
|
|
|||
| B2 – Elettrodotto (multicore) | B2 – Canalizzazione chiusa incassata nel pavimento (multipolare) | B2 – Canalizzazione chiusa incassata nel pavimento (multipolare) | B1 – Canalizzazione ventilata annegata nel pavimento | |||
|
|
|||||
| C – Incassato nella muratura | D – Interrato in una protezione meccanica aggiuntiva | |||||
* Dimensioni e specifiche possono essere modificate senza preavviso.
▼Standard e certificati:
Internazionale: IEC 60502-1
Nazionale:GB/T 12706.1-2008
Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.
▼ Dati del tamburo per cavi:
| AVVOLGICAVI | D1=Diametro flangia (mm) | L=Larghezza utile (mm) | D2=Diametro del barilotto (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Porto di consegna:
|
|
|
| Porto diShenzen | Porto di Hong Kong |
Porto di Guangzhou
|
▼ Parametri tecnici:
1. Nucleo singolo
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6.0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0,524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0,0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0,0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0,0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 nuclei e 3 nuclei
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0,524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0,387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0,268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0,153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0,0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0,0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0,0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0,727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0,524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0,387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0,268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0,0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0,0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 nuclei e 5 nuclei
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0,524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0,387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0,0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0,0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0,727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0,524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0,0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0,0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0,0283 |
4. 3+1Nucleo e 3+2 nucleo
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0,0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0,0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0,524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0,0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
▼Opzioni di ordinazione:
Per preventivi/forniture tempestivi, assicurati che le tue richieste e i tuoi ordini proteggano i seguenti dati:
1 Norma internazionale o speciale. (In alternativa, l'uso preciso del cavo.)
2 Tensione nominale.
3 Conduttori in rame o alluminio.
4 Dimensioni di ciascun conduttore.
5 Materiale isolante: PVC XLPE o altri.
6 Numero e identificazione dei conduttori.
7 Altri requisiti.
8 Imballaggio.
9 Tempi di consegna richiesti.
10 Validità richiesta.
Se tutto questo ti sembra un po' troppo tecnico, allora perché non contattarci. Non vediamo l'ora di aiutarti a identificare i migliori prodotti per la tua specifica applicazione e di rispondere a qualsiasi domanda tu possa avere.
▼Informazioni sull'azienda:
30 anni di esperienza in ricerca e sviluppo, produzione e vendita di fili e cavi.
Investire 200 milioni per costruire un moderno parco industriale, che copre un'area di 65.000 metri quadrati.
Il fatturato annuo è di circa 500 milioni di dollari USA.
Laboratorio CNAS, più di 100 rapporti di sperimentazione.
I prodotti sono ampiamente utilizzati nel settore immobiliare, municipale, industriale, nelle comunicazioni mobili, ecc
