| Marchio: | DONGJIAXIN |
| Numero di modello: | WDZ-YJV |
| MOQ: | Negoziabile |
| prezzo: | negotiable |
| Termini di pagamento: | L/C, T/T |
| Capacità di fornitura: | 100KM/Week |
|
Applicazioni di cavi resistenti al fuoco Questi cavi vengono utilizzati per l'alimentazione elettrica in sistemi di installazione a bassa tensione. Sono adatti per l'installazione in ambienti interni ed esterni, in canaline per cavi, sottoterra, in stazioni elettriche e di commutazione, distribuzioni locali di energia, impianti industriali, dove non esiste il rischio di danni meccanici. 1. Conduttori I conduttori devono essere di Classe 1 o Classe 2 di rame ricotto liscio o rivestito di metallo o di alluminio liscio o lega di alluminio, oppure di Classe 5 di rame liscio o rivestito di metallo in conformità alla norma IEC 60228. Il materiale e lo spessore dell'XLPE devono essere conformi a IEC 60502 o BS 5467 per funzionamento continuo a 90°C. I rivestimenti interni possono essere estrusi o lappati. Per i cavi con anime circolari, ad eccezione dei cavi con più di cinque anime, un rivestimento interno lappato è consentito solo se gli interstizi tra le anime sono sostanzialmente riempiti. È consentito l'uso di un legante adatto prima dell'applicazione di un rivestimento interno estruso. Il materiale è compatibile con il materiale isolante. I materiali utilizzati per i rivestimenti interni e i riempitivi devono essere adatti alla temperatura operativa del cavo e compatibili con il materiale isolante. Per i cavi privi di alogeni, anche il rivestimento interno e i riempitivi devono essere composti privi di alogeni. Su richiesta possono essere prodotti anche fili in alluminio/acciaio zincato/acciaio applicati elicoidalmente sulla Copertura Interna secondo la norma IEC 60502-1, oppure nastri doppi in alluminio/acciaio e filo di rame/rame stagnato. La guaina esterna sarà in PVC estruso tipo ST1/ST2 secondo IEC 60502-1, polietilene tipo ST3/ST7, composto privo di alogeni ST8, policloroprene, polietilene clorosolfonato o polimeri simili, tipo SE1 sono disponibili su richiesta. I cavi possono essere forniti con speciale guaina esterna in PVC ignifugo per soddisfare i requisiti del test di fiamma di IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, materiale privo di alogeni conforme a IEC60754-1/2 e IEC 60684-2.

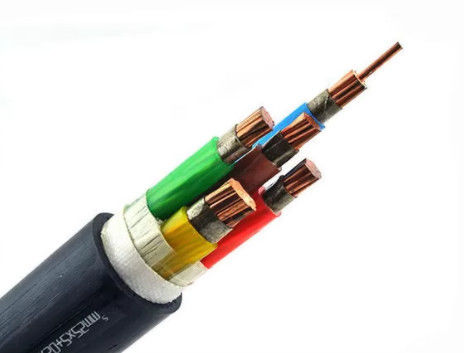

7.Costruzioni Conduttore: conduttore solido o intrecciato in rame ricotto normale (classe 1 o 2) conforme alla norma BS EN 60228 Isolamento: XLPE (polietilene reticolato) valutato a 90 ℃ Interfodera: poliolefina ritardante di fiamma LSOH, nera Armatura: SWA (armatura in filo di acciaio) Guaina: poliolefina ritardante di fiamma LSOH, nera
Parole chiave: #Cavo#Filo #Filoecavo #Cavoelettrico #Cavoflessibile #CavoXLPE #CavoLAN #Cavodicontrollo #LSZHcable #DJXcable #Produttore di cavi #Fabbrica di cavi #Fornitore di cavi #Fornitore di cavi #Cablewholesale #Rubbercable #Powercable #Solarcable
|
| Tipo di prodotto | Struttura del conduttore (millimetro) | Spessore dell'isolamento (millimetro) | Spessore della guaina (mm) | ca. diametro del cavo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0,387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0,193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0,153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0,0470 |
|
|
|
|
|||
| A1 – Parete termicamente isolata (Unipolare) | A2 – Parete termicamente isolata (multipolare) | B1 – Elettrodotto apparente (Unipolare) | B2 – Elettrodotto apparente (multipolare) | |||
|
|
|
|
|||
| B1 – Elettrodotto in muratura (Unipolare) | B1 – Elettrodotto in muratura (multipolare) | C – Sul muro | C – Sul soffitto | |||
|
|
|
|
|||
| C – Vassoio non forato | F – Vassoio perforato (single-core) | F – Vassoio perforato (multicore) | F –Sospeso (single-core) | |||
|
|
|
|
|||
| E – Sospeso (multi-core) | B2 – Spazio edificabile | B2 – Spazio edificabile | B1 – Elettrodotto (singolo nucleo) | |||
|
|
|
|
|||
| B2 – Elettrodotto (multicore) | B2 – Canalizzazione chiusa incassata nel pavimento (multipolare) | B2 – Canalizzazione chiusa incassata nel pavimento (multipolare) | B1 – Canalizzazione ventilata annegata nel pavimento | |||
|
|
|||||
| C – Incassato nella muratura | D – Interrato in una protezione meccanica aggiuntiva | |||||
* Dimensioni e specifiche possono essere modificate senza preavviso.
▼Standard e certificati:
Internazionale: IEC 60502-1
Nazionale:GB/T 12706.1-2008
Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.
▼ Dati del tamburo per cavi:
| AVVOLGICAVI | D1=Diametro flangia (mm) | L=Larghezza utile (mm) | D2=Diametro del barilotto (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Porto di consegna:
|
|
|
| Porto diShenzen | Porto di Hong Kong |
Porto di Guangzhou
|
▼ Parametri tecnici:
1. Nucleo singolo
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6.0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0,524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0,0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0,0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0,0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 nuclei e 3 nuclei
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0,524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0,387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0,268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0,153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0,0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0,0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0,0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0,727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0,524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0,387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0,268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0,0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0,0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 nuclei e 5 nuclei
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0,524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0,387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0,0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0,0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0,727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0,524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0,0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0,0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0,0283 |
4. 3+1Nucleo e 3+2 nucleo
| Sezione trasversale del conduttore (mm²) | Struttura del conduttore | Spessore dell'isolamento (millimetro) | spessore della guaina (mm) | Diametro cavo approssimativo (mm) | Resistenza massima del conduttore a 20 ℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0,0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0,0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0,524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0,0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
▼Opzioni di ordinazione:
Per preventivi/forniture tempestivi, assicurati che le tue richieste e i tuoi ordini proteggano i seguenti dati:
1 Norma internazionale o speciale. (In alternativa, l'uso preciso del cavo.)
2 Tensione nominale.
3 Conduttori in rame o alluminio.
4 Dimensioni di ciascun conduttore.
5 Materiale isolante: PVC XLPE o altri.
6 Numero e identificazione dei conduttori.
7 Altri requisiti.
8 Imballaggio.
9 Tempi di consegna richiesti.
10 Validità richiesta.
Se tutto questo ti sembra un po' troppo tecnico, allora perché non contattarci. Non vediamo l'ora di aiutarti a identificare i migliori prodotti per la tua specifica applicazione e di rispondere a qualsiasi domanda tu possa avere.
