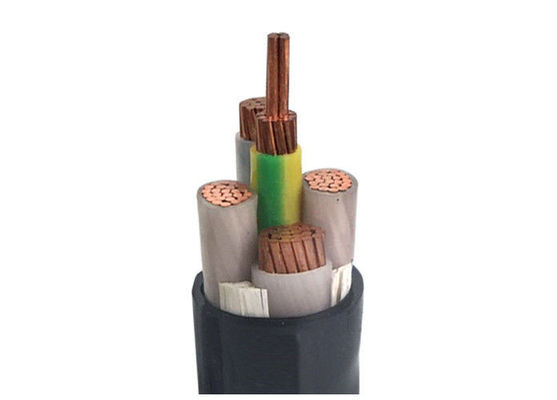

Cavo WDZ-YJY N2X2Y DJX 4 Core LZSH in gomma, senza alogeni, ritardante di fiamma, con conduttore in rame

Cavo WDZ-YJY N2X2Y DJX 4 Core LZSH in gomma, senza alogeni, ritardante di fiamma, con conduttore in rame

Marchio:	DONGJIAXIN
Numero di modello:	WDZ-YJV
MOQ:	Negoziabile
prezzo:	negotiable
Termini di pagamento:	L/C, T/T
Capacità di fornitura:	100KM/Week

Informazioni Dettagliate

Descrizione del prodotto

Informazioni Dettagliate

Luogo di origine:

La Cina

Certificazione:

IEC, Rosh，CCC

Nome del modello:

WDZ-YJV

Tensione nominale:

0.6/1KV

Specifica:

1.5~600mm2

Isolante:

Tipo di conduttore:

Rame incagliato dell'orso

Guaina:

Applicazione:

elettrodomestico, sistema dell'installazione di bassa tensione,

Imballaggi particolari:

tamburo di legno d'acciaio

Evidenziare:

cavi elettrici del lszh, un cavo resistente al fuoco dei 4 centri

Descrizione del prodotto

Cavo resistente al fuoco del centro di WDZ YJV tipo 4, cavo Cu di XLPE LZSH - conduttore

Applicazioni di cavi resistenti al fuoco

Questi cavi vengono utilizzati per l'alimentazione elettrica in sistemi di installazione a bassa tensione. Sono adatti per l'installazione in ambienti interni ed esterni, in canaline per cavi, sotto terra, in stazioni elettriche e di commutazione, distribuzioni locali di energia, impianti industriali, dove non esiste il rischio di danni meccanici.
Costruzione del cavo resistente al fuoco

1. Conduttori

I conduttori devono essere di Classe 1 o Classe 2 di rame ricotto liscio o rivestito di metallo o di alluminio liscio o lega di alluminio, oppure di Classe 5 di rame liscio o rivestito di metallo in conformità alla norma IEC 60228.
2. Isolamento

Il materiale e lo spessore dell'XLPE devono essere conformi a IEC 60502 o BS 5467 per funzionamento continuo a 90°C.
3. Assemblaggio/Rivestimento Interno
4. Armatura

Su richiesta possono essere prodotti anche fili in alluminio/acciaio zincato/acciaio applicati elicoidalmente sulla Copertura Interna secondo la norma IEC 60502-1, oppure nastri doppi in alluminio/acciaio e filo di rame/rame stagnato.
5. Guaina esterna

La guaina esterna sarà in PVC estruso tipo ST1/ST2 secondo IEC 60502-1, polietilene tipo ST3/ST7, composto privo di alogeni ST8, policloroprene, polietilene clorosolfonato o polimeri simili, tipo SE1 sono disponibili su richiesta.
6. Comportamento al fuoco delle guaine dei cavi

I cavi possono essere forniti con speciale guaina esterna in PVC ignifugo per soddisfare i requisiti del test di fiamma di IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, materiale privo di alogeni conforme a IEC60754-1/2 e IEC 60684-2.

Parole chiave: #Cavo #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cableproduttore #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable

Cavo WDZ-YJY N2X2Y DJX 4 Core LZSH in gomma, senza alogeni, ritardante di fiamma, con conduttore in rame 0

Tipo di prodotto	Struttura del conduttore (millimetro)	Spessore dell'isolamento (millimetro)	Spessore della guaina (mm)	ca. diametro del cavo (mm)	Resistenza massima del conduttore a 20 ℃ (Ω/km)
1×1,5	1	0,8	1.4	5.2	12.1
1×2,5	1	0,8	1.4	5.6	7.41
1×4	1	1.0	1.4	6.0	4.61
1×6	1	1.0	1.4	6.5	3.08
1×10	7	1.0	1.4	7.6	1.83
1×16	7	1.0	1.4	8.6	1.15
1×25	7	1.2	1.4	10.2	0,727
1×35	7	1.2	1.4	11.2	0,524
1×50	10	1.4	1.4	12.5	0,387
1×70	14	1.4	1.4	14.3	0,268
1×95	19	1.6	1.5	16.5	0,193
1×120	24	1.6	1.5	18.2	0,153
1×150	30	1.8	1.6	20.1	0,124
1×185	37	2.0	1.7	22.2	0,0991
1×240	48	2.2	1.8	24.9	0,0754
1×300	61	2.4	1.9	27.5	0,0601
1×400	61	2.6	2.0	30.8	0,0470

DETTAGLI DEL METODO DI INSTALLAZIONE

A1 – Parete termicamente isolata (Unipolare)	A2 – Parete termicamente isolata (multipolare)	B1 – Elettrodotto apparente (Unipolare)	B2 – Elettrodotto apparente (multipolare)


B1 – Elettrodotto in muratura (Unipolare)	B1 – Elettrodotto in muratura (multipolare)	C – Sul muro	C – Sul soffitto


C – Vassoio non forato	F – Vassoio perforato (single-core)	F – Vassoio perforato (multicore)	F –Sospeso (single-core)


E – Sospeso (multi-core)	B2 – Spazio edificabile	B2 – Spazio edificabile	B1 – Elettrodotto (singolo nucleo)


B2 – Elettrodotto (multicore)	B2 – Canalizzazione chiusa incassata nel pavimento (multipolare)	B2 – Canalizzazione chiusa incassata nel pavimento (multipolare)	B1 – Canalizzazione ventilata incassata nel pavimento


C – Incassato nella muratura	D – Interrato in una protezione meccanica aggiuntiva

* Dimensioni e specifiche possono essere modificate senza preavviso.

▼Standard e certificati:
Internazionale: IEC 60502-1
Nazionale:GB/T 12706.1-2008

▼Imballaggio e consegna:

Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.

Cavo WDZ-YJY N2X2Y DJX 4 Core LZSH in gomma, senza alogeni, ritardante di fiamma, con conduttore in rame 23
▼ Dati del tamburo per cavi:

AVVOLGICAVI	D1=Diametro flangia (mm)	L=Larghezza utile (mm)	D2=Diametro del barilotto (mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

▼ Porto di consegna:

Porto diShenzen

Porto di Hong Kong

Porto di Guangzhou

▼ Parametri tecnici:

1. Nucleo singolo

Sezione trasversale del conduttore (mm²)	Struttura del conduttore	Spessore dell'isolamento (millimetro)	spessore della guaina (mm)	Diametro cavo approssimativo (mm)	Resistenza massima del conduttore a 20 ℃ (Ω/km)
1×1,5	1	0,7	1.4	6.0	12.1
1×2,5	1	0,7	1.4	6.4	7.41
1×4	1	0,7	1.4	6.9	4.61
1×6	1	0,7	1.4	7.3	3.08
1×10	7	0,7	1.4	8.4	1.83
1×16	7	0,7	1.4	9.4	1.15
1×25	7	0.9	1.4	11.0	0,727
1×35	7	0.9	1.4	12.0	0,524
1×50	10	1.0	1.4	13.3	0,387
1×70	14	1.1	1.4	15.1	0,268
1×95	19	1.1	1.5	17.3	0,193
1×120	24	1.2	1.5	19.0	0,153
1×150	30	1.4	1.6	20.9	0,124
1×185	37	1.6	1.6	23.0	0,0991
1×240	48	1.7	1.7	25.7	0,0754
1×300	61	1.8	1.8	28.3	0,0601
1×400	61	2.0	1.9	31.6	0,0470
1×500	61	2.2	2.0	35.1	0,0366
1×630	61	2.4	2.2	42.1	0,0283

2. 2 nuclei e 3 nuclei

Sezione trasversale del conduttore (mm²)	Struttura del conduttore	Spessore dell'isolamento (millimetro)	spessore della guaina (mm)	Diametro cavo approssimativo (mm)	Resistenza massima del conduttore a 20 ℃ (Ω/km)
2×1,5	1	0,7	1.8	10.6	12.1
2×2,5	1	0,7	1.8	11.4	7.41
2×4	1	0,7	1.8	12.4	4.61
2×6	1	0,7	1.8	13.2	3.08
2×10	7	0,7	1.8	15.4	1.83
2×16	7	0,7	1.8	17.4	1.15
2×25	7	0.9	1.8	20.6	0,727
2×35	7	0.9	1.8	22.6	0,524
2×50	10	1.0	1.8	26.2	0,387
2×70	14	1.1	1.8	29.8	0,268
2×95	19	1.1	1.9	34.0	0,193
2×120	24	1.2	2.0	37.4	0,153
2×150	30	1.4	2.2	41.2	0,124
2×185	37	1.6	2.3	45.6	0,0991
2×240	48	1.7	2.5	51.0	0,0754
2×300	61	1.8	2.6	56.0	0,0601
2×400	61	2.0	2.9	62.6	0,0470
2×500	61	2.2	3.1	70,0	0,0366
2×630	61	2.4	3.3	83.6	0,0283
3×1,5	1	0,7	1.8	11.2	12.1
3×2,5	1	0,7	1.8	12.1	7.41
3×4	1	0,7	1.8	13.2	4.61
3×6	1	0,7	1.8	14.0	3.08
3×10	7	0,7	1.8	16.4	1.83
3×16	7	0,7	1.8	18.6	1.15
3×25	7	0.9	1.8	22.0	0,727
3×35	7	0.9	1.8	24.2	0,524
3×50	10	1.0	1.8	28.0	0,387
3×70	14	1.1	1.9	32.1	0,268
3×95	19	1.1	2.0	36.4	0,193
3×120	24	1.2	2.1	40.3	0,153
3×150	30	1.4	2.3	44.3	0,124
3×185	37	1.6	2.4	49.1	0,0991
3×240	48	1.7	2.6	54.9	0,0754
3×300	61	1.8	2.7	60.1	0,0601
3×400	61	2.0	3.0	67.4	0,0470
3×500	61	2.2	3.2	75.3	0,0366
3×630	61	2.4	3.5	90,0	0,0283

3. 4 nuclei e 5 nuclei

Sezione trasversale del conduttore (mm²)	Struttura del conduttore	Spessore dell'isolamento (millimetro)	spessore della guaina (mm)	Diametro cavo approssimativo (mm)	Resistenza massima del conduttore a 20 ℃ (Ω/km)
4×1,5	1	0,7	1.8	12.2	12.1
4×2,5	1	0,7	1.8	13.1	7.41
4×4	1	0,7	1.8	14.3	4.61
4×6	1	0,7	1.8	15.3	3.08
4×10	7	0,7	1.8	18.0	1.83
4×16	7	0,7	1.8	20.4	1.15
4×25	7	0.9	1.8	24.3	0,727
4×35	7	0.9	1.8	26.7	0,524
4×50	10	1.0	1.8	30.8	0,387
4×70	14	1.1	2.0	35.4	0,268
4×95	19	1.1	2.1	40.4	0,193
4×120	24	1.2	2.3	44.9	0,153
4×150	30	1.4	2.4	49.3	0,124
4×185	37	1.6	2.6	54.7	0,0991
4×240	48	1.7	2.8	61.0	0,0754
4×300	61	1.8	3.0	67.2	0,0601
4×400	61	2.0	3.3	75.3	0,0470
4×500	61	2.2	3.5	84.0	0,0366
4×630	61	2.4	3.8	100,5	0,0283
5×1,5	1	0,7	1.8	13.2	12.1
5×2,5	1	0,7	1.8	14.2	7.41
5×4	1	0,7	1.8	15.6	4.61
5×6	1	0,7	1.8	16.7	3.08
5×10	7	0,7	1.8	19.6	1.83
5×16	7	0,7	1.8	22.3	1.15
5×25	7	0.9	1.8	26.7	0,727
5×35	7	0.9	1.8	29.4	0,524
5×50	10	1.0	1.9	34.1	0,387
5×70	14	1.1	2.1	39.1	0,268
5×95	19	1.1	2.2	44.7	0,193
5×120	24	1.2	2.4	49.7	0,153
5×150	30	1.4	2.6	54.7	0,124
5×185	37	1.6	2.8	60.6	0,0991
5×240	48	1.7	3.0	67.7	0,0754
5×300	61	1.8	3.2	74.6	0,0601
5×400	61	2.0	3.5	83.4	0,0470
5×500	61	2.2	3.8	93,4	0,0366
5×630	61	2.4	4.1	111.7	0,0283

4. 3+1Nucleo e 3+2 nucleo

Sezione trasversale del conduttore (mm²)	Struttura del conduttore	Spessore dell'isolamento (millimetro)	spessore della guaina (mm)	Diametro cavo approssimativo (mm)	Resistenza massima del conduttore a 20 ℃ (Ω/km)
3×2,5+1×1,5	1	0,7	1.8	12.9	7.41
3×4+1×2,5	1	0,7	1.8	14.0	4.61
3×6+1×4	1	0,7	1.8	15.1	3.08
3×10+1×6	7	0,7	1.8	17.3	1.83
3×16+1×10	7	0,7	1.8	19.8	1.15
3×25+1×16	7	0.9	1.8	23.3	0,727
3×35+1×16	7	0.9	1.8	25.1	0,524
3×50+1×25	10	1.0	1.8	29.4	0,387
3×70+1×35	14	1.1	1.9	33,5	0,268
3×95+1×50	19	1.1	2.1	38.1	0,193
3×120+1×70	24	1.2	2.2	42,5	0,153
3×150+1×70	30	1.4	2.3	45.8	0,124
3×185+1×95	37	1.6	2.5	51.2	0,0991
3×240+1×120	48	1.7	2.6	57.0	0,0754
3×300+1×150	61	1.8	2.8	62.6	0,0601
3×400+1×185	61	2.0	3.1	70.1	0,0470
3×500+1×240	61	2.2	3.3	78.3	0,0366
3×630+1×300	61	2.4	3.6	92.1	0,0283
3×2,5+2×1,5	1	0,7	1.8	13.8	7.41
3×4+2×2,5	1	0,7	1.8	15.1	4.61
3×6+2×4	1	0,7	1.8	16.2	3.08
3×10+2×6	7	0,7	1.8	18.5	1.83
3×16+2×10	7	0,7	1.8	21.3	1.15
3×25+2×16	7	0.9	1.8	24.9	0,727
3×35+2×16	7	0.9	1.8	26.6	0,524
3×50+2×25	10	1.0	1.8	31.4	0,387
3×70+2×35	14	1.1	2.0	35.6	0,268
3×95+2×50	19	1.1	2.1	40.4	0,193
3×120+2×70	24	1.2	2.3	45,5	0,153
3×150+2×70	30	1.4	2.4	48,5	0,124
3×185+2×95	37	1.6	2.5	54.2	0,0991
3×240+2×120	48	1.7	2.7	60.3	0,0754
3×300+2×150	61	1.8	2.9	66,5	0,0601
3×400+2×185	61	2.0	3.2	74.3	0,0470
3×500+2×240	61	2.2	3.5	83.1	0,0366
3×630+2×300	61	2.4	3.8	97,0	0,0283
