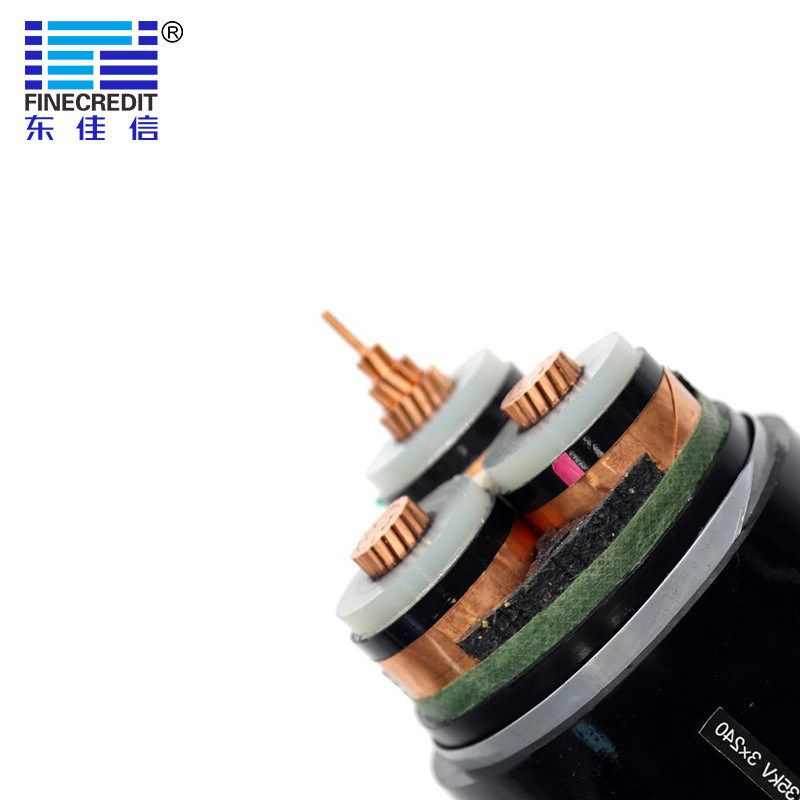

Cavo elettrico di YJV22 8.7/15KV sistemi MV, cavo del conduttore N2XSY del rame di OFC

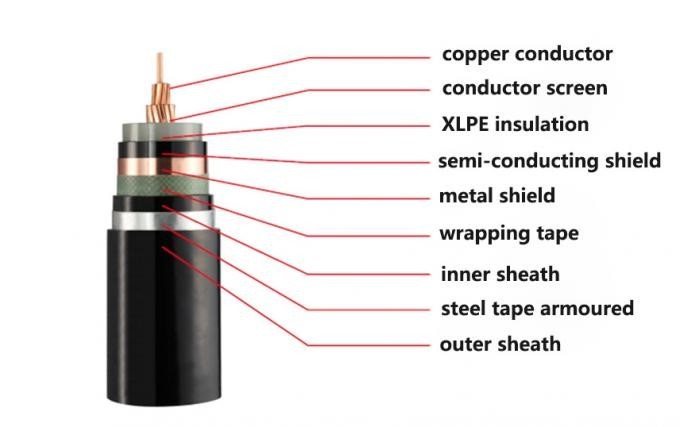

1. Costruzione

• Conduttore: Rame ricotto piano conforme a IEC 60228 classe 1 o 2.
• Schermo conduttore: Lo schermo conduttore è costituito da uno strato estruso di composto non metallico, semiconduttore, saldamente legato all'isolamento per escludere tutte le bolle d'aria.
• Isolamento: XLPE
• Schermo isolante: Doppio nastro di rame o fili di rame applicati elicoidalmente con nastro di rame
• Guaina di separazione (per cavo armato): La guaina di separazione comprende uno strato di PVC, PE o LSZH estruso, applicato sotto l'armatura.
• Copertura sovrapposta: La copertura sovrapposta è costituita da tessuti non tessuti in poliestere.
• Armatura (per cavo armato): Armatura in filo di acciaio zincato
• Guaina esterna: PVC, PE o LSZH possono essere offerti come opzione

2. Condizioni di installazione e funzionamento

• Temperatura di esercizio: fino a 90°C
• Temperatura di cortocircuito (durata massima 5 secondi): 250°C
• Raggio di curvatura: 12 x OD
• Condizioni di portata di corrente:
• Temperatura del terreno: 20°C
• Temperatura ambiente (aria): 30°C
• Profondità del suolo: 0,8 m
• Resistenza termica del suolo: 1,5 K•m/W

3. Parametri tecnici

4. Caratteristiche

• Resistenza al calore: L'XLPE reticolato ha un'eccellente resistenza al calore. Non si decompone sotto i 200 °C e carbonizza, la temperatura di lavoro a lungo termine è di 90 °C, la vita a caldo fino a 40 anni.
• Prestazioni di isolamento: L'XLPE mantiene le buone caratteristiche di isolamento del PE e la resistenza di isolamento aumenta ulteriormente. La tangente dell'angolo di perdita dielettrica è molto piccola e non è influenzata dalla temperatura.
• Proprietà meccaniche: La durezza, la rigidità, la resistenza all'abrasione e la resistenza all'impatto dell'XLPE sono migliorate grazie alla formazione di nuovi legami chimici tra le macromolecole, compensando così la vulnerabilità del PE allo stress ambientale e alle fessurazioni.
• Resistenza chimica: L'XLPE ha una forte resistenza agli acidi e agli alcali e all'olio, e i suoi prodotti di combustione sono principalmente acqua e anidride carbonica, che sono meno dannosi per l'ambiente e soddisfano i requisiti della moderna sicurezza antincendio.

5. Applicazione

I cavi sono progettati per la distribuzione di energia elettrica con tensione nominale Uo/U compresa tra 1,8/3KV e 26/35KV e frequenza 50Hz. Sono adatti per l'installazione principalmente in centrali elettriche, all'interno e in canaline, all'esterno, sottoterra e in acqua, nonché per l'installazione su passerelle per industrie, quadri elettrici e centrali elettriche.

5. Dettagli

Laboratorio CNSA

3S Safety Cable Advanced Institute of Technology con 7 laboratori, è stato istituito nel Finecredit Group,

tra cui Laboratorio Prestazioni Elettriche, Laboratorio Prestazioni Meccaniche, Laboratorio Prove di Combustione,

Laboratorio Alta Frequenza, ecc. Dotato di oltre 50 attrezzature e tecnologie avanzate.

DJXcable produce anche altri cavi, come: cavi MT, cavi a media tensione, cavi a bassa tensione, cavi armati con nastro o fili d'acciaio, cavi STA, cavi SWA, fili per uso domestico, cavi elettrici, cavi flessibili, cavi XLPE, cavi Lan, cavi di controllo, cavi LSZH, cavi resistenti al fuoco, cavi in gomma, cavi di alimentazione, cavi solari, cavi DC, cavi PV, cavi minerali, cavi interrati, cavi aerei, cavi UL, cavi ASCR, cavi AAAC, cavi AAC, cavi ABC, conduttori, cavi LiYCY, cavi multipolari, cavi in rame, cavi in alluminio, cavi piatti, Cavi per ascensore

Parole chiave: #DJXcable #Produttoredicavi #Fabbricadicavi #Fornitoredicavi #Fornitorecavi #Venditadicavi #Caviingomma #Cavi di alimentazione #CavisolarCavo minerale #Cavoarmato #Cavoarmored

▼Imballaggio e consegna:

Siamo in grado di soddisfare le scadenze di consegna più rigorose secondo ogni ordine di acquisto. Rispettare la scadenza

è sempre la priorità assoluta poiché qualsiasi ritardo nella consegna del cavo può contribuire a ritardi complessivi del progetto e a superamento dei costi.
Il cavo viene fornito su bobine di legno, scatole di cartone ondulato e in matasse. Le estremità del cavo sono sigillate con nastro autoadesivo BOPP

e tappi di sigillatura non igroscopici per proteggere l'estremità del cavo dall'umidità. La marcatura richiesta sarà stampata

con materiale resistente agli agenti atmosferici all'esterno del tamburo secondo le esigenze del cliente.
