| Luogo di origine: | La CINA |
|---|---|
| Marca: | DONGJIAXIN |
| Certificazione: | ISO/CE |
| Numero di modello: | YJV 8.7/15KV |
| Quantità di ordine minimo: | Negoziabile |
| Prezzo: | negotiable |
| Imballaggi particolari: | 100 metri per rotolo o secondo la richiesta del cliente. |
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100KM/WEEK |
| Name di modello: | YJV 8.7/15KV | Facoltativo:: | a prova di roditore ed a prova di termite |
|---|---|---|---|
| Dimensione: | ² di 25~630mm | Tasso di tensione: | 3.6/6kv 8.7/15kv 12/20kv 25/36kv |
| Isolamento: | XLPE | Guaina: | PVC, |
| applicazione: | installazioni industriali, infrastrutture, reti di distribuzione, ecc | ||
| Evidenziare: | cavo elettrico medio di tensione 36kv,cavo elettrico medio di tensione 25kv |
||

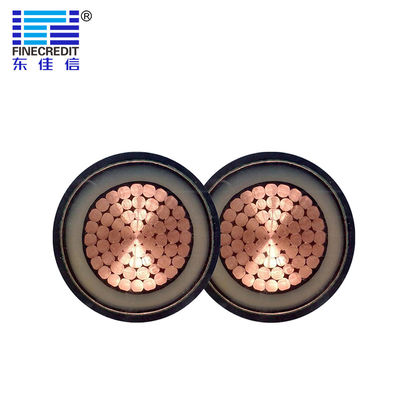

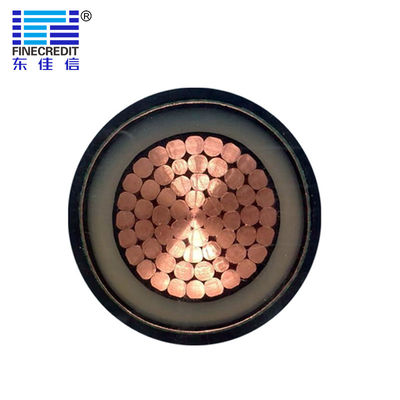

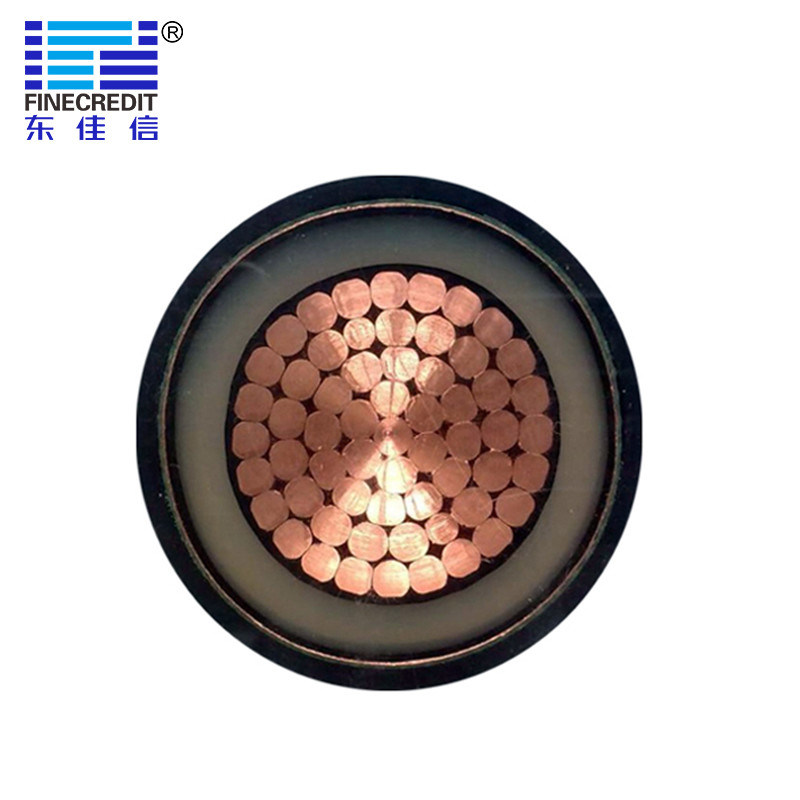

Il prezzo franco fabbrica XLPE ha isolato la guaina del PVC 15 chilovolt del cavo 1x240 mm2 di cavo elettrico
 |
Specificazione di esempio
|
3*70 mm2
|
| Conduttore Material |
Rame
|
|
|
Struttura di Constitude
|
19/2.18
|
|
|
Conduttore Diameter
|
10.0mm
|
|
|
Materiale di isolamento
|
XLPE
|
|
|
Media Thicness dell'isolamento
|
10.5mm
|
|
|
Conduttore Tape
|
60*0.20
|
|
|
Materiale del rivestimento
|
PVC
|
| caratteristiche di onstruction | |
| Forma del conduttore | Circolare incagliata (RM) |
| Senza piombo | Sì |
| Isolamento | XLPE |
| Schermo | nastro di rame |
| Materiale di lettiera | Nastro di separazione |
| Guaina esterna | PVC |
| Caratteristiche di uso | |
| Imballaggio | Tamburo di legno d'acciaio |
| Temperatura minima dell'installazione | -20 °C |
| Temperatura massima del conduttore in servizio | °C 90 |
| Temperatura massima del conduttore di cortocircuito | °C 250 |
| Fattore di piegamento quando si situano | 20 (xD) |
| sezione di ross del conduttore (² di millimetro) | Struttura del conduttore | Spessore dell'isolamento (millimetri) | spessore della guaina (millimetri) | Diametro di Approx.cable (millimetro) | Resistenza massima del conduttore a 20℃ (Ω/km) |
| 3×35 | 7 | 4,5 | 2,6 | 51,3 | 0,524 |
| 3×50 | 10 | 4,5 | 2,7 | 53,8 | 0,387 |
| 3×70 | 14 | 4,5 | 2,8 | 57,5 | 0,268 |
| 3×95 | 19 | 4,5 | 3,0 | 62,0 | 0,193 |
| 3×120 | 24 | 4,5 | 3,1 | 65,2 | 0,153 |
| 3×150 | 30 | 4,5 | 3,2 | 68,3 | 0,124 |
| 3×185 | 37 | 4,5 | 3,3 | 72,3 | 0,0991 |
| 3×240 | 48 | 4,5 | 3,5 | 77,9 | 0,0754 |
| 3×300 | 61 | 4,5 | 3,7 | 84,3 | 0,0601 |
| 3×400 | 61 | 4,5 | 3,9 | 91,9 | 0,0470 |
| 3×500 | 61 | 4,5 | 4,1 | 100,7 | 0,0366 |
| 3×630 | 61 | 4,5 | 4,4 | 109,7 | 0,0283 |
PROVA MEDIA DEL CAVO DI TENSIONE
| Test di routine: | Prove di campione: | Tipo prove: |
| Queste prove non distruttive sono effettuate normalmente su tutte le lunghezze manifatturiere. - Resistività del conduttore - Prova di scintilla sul oversheath - Prove di tensione sulla guaina - Prova di tensione di CC sul oversheath |
Questi criteri distruttivi potenzialmente sono effettuati normalmente su ogni funzionamento di produzione. - Esame del conduttore e delle dimensioni - Prova stabilita calda per l'isolamento di XLPE - Spessore del oversheath e dell'isolamento - Prova di quattro ore di tensione |
Questi criteri distruttivi sono effettuati normalmente oltre alle prove di cui sopra sull'inizio di un rifornimento particolare del cavo per convalidare la sua progettazione. - Tipo prove elettrico compreso il ciclo di calore e di piegamento - Tipo prove non elettrico compreso le proprietà meccaniche dopo invecchiare delle prove e gli stati sotto tiro. |
▼Dati del tamburo per cavi:
| TAMBURI PER CAVI | Diametro di D1=Flange (millimetro) | Larghezza di W=Useful (millimetri) | Diametro di D2=Barrel (millimetro) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼Pagamento:
Usiamo solitamente T/T
Deposito di T/T prima di produzione e di equilibrio quando spedizione.
Termini di pagamento: Western Union, impegno, Paypal, T/T, L/C
▼Trasporto:
Per i grandi ordini, spediremo le merci da aria o dal mare.
